OKU-zwembad collectoren
U kent het probleem: een zwembad/zwemvijver zonder extra verwarming is maar 3 tot 4 weken in hoogzomer aangenaam warm - een zeer
korte tijd in vergelijk met de hoge investering en het vele onderhoud dat een zwembad met zich meebrengt. Een binnenzwembad moet zelfs
het gehele jaar door worden verwarmd, wat met de conventionele energiebronnen een flinke kostenpost is, en bovendien, niet erg
milieuvriendelijk is. Dat kan ook anders! Het verwarmen van zwembaden is een perfecte toepassing voor kostenloze, en milieuvriendelijke,
zonne-energie. Omdat er geen hoge temperaturen nodig zijn maar wel relatief veel water verwarmd moet worden is het zinvol om deze
installaties met een hoge doorstroomsnelheid en op een relatief laag temperatuurniveau te laten draaien.
OKU collectoren zijn uit één stuk gegoten en homogeen zwart ingekleurd. Het systeem kan vaak met de bestaande filterpomp worden
toegepast. Corrosiebestendig en zwembadwaterbestendig. Het (zwembad)water wordt direct door de collectoren gepompt. Totale oppervlak
wordt doorstroomt.
OKU collectoren zijn vorstbestendig en dragen menselijk gewicht.

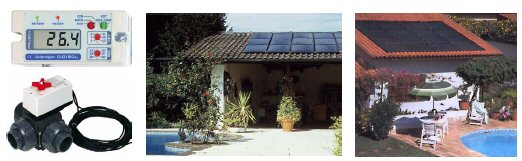

Er zijn 3 eenvoudige aansluitvarianten:
1. met de filterpomp over een automatische 3-weg kogelkraan met thermostaatregeling
2. met een eigen pomp en thermostaatregeling in de filterkringloop
3. met eigen pomp, thermostaatregeling en leidingwerk, los van het filtersysteem
Zie tabel hiernaast voor aanbevolen collectorenoppervlak in
% van het zwembadoppervlak bij buitenbaden met afdekking
of binnenbaden (begin mei tot eind september).
Temperatuurverhoging 4 - 7°C tegenover niet verwarmde
zwembaden. Wanneer er geen afdekking is zal het
collectoroppervlak 50% groter moeten zijn. De regionale
verschillen in uren zonneschijn per dag kunnen het
collectoroppervlak met 20% laten toe- of afnemen.
Pompen: aanbevolen doorstroming is 150 tot 250 liter per m2
collector oppervlak per uur. De benodigde capaciteit van de
pomp is eenvoudig uit te rekenen: het collectoroppervlak x
200 liter. De opvoerhoogte is vast te stellen door het
hoogteverschil tussen waterspiegel en collectoren te nemen
met een toeslag van ongeveer 5 meter.
Technische specificaties
Weinig drukverlies: ca. 0,003 bar bij 200 liter/uur per m2
Doorstroomsnelheid: 150 - 250 liter/uur per m2
Gewicht: ca. 6 kg/m2 - waterinhoud 6 liter/m2
Max. druk: 4,5 bar. Bedrijfsdruk: 1,2 bar bij 40°C
Opbrengst: tot ca. 85% - capaciteit tot 0,85 Kwh/m2
Gemiddelde opbrengst: 0,5 - 0,6 Kwh/m2
Temperatuurbestendig van -50°C tot +115°C.
Type |
Afm. (L x B) |
Opp. |
Prijs |
Type 1000 met geintegreerde verzamelbuis dia. 40mm en 2 aansluitingen dia 25mm |
1320mm x 820mm |
1.08 m² |
115.00 |
Type 1001 met aansluitingen dia 25mm |
1320mm x 820mm |
1.05 m² |
115.00 |
Type 1002 met geintegreerde verzamelbuis dia 40mm aan beide smalle kanten |
1320mm x 820mm |
1.12 m² |
115.00 |
Thermostaatregelaar DIGISOL |
- |
- |
270.00 |
3 Weg kogelkraan met 230 V servomotor |
- |
- |
390.00 |
Verbindingsslang 25 x 3 x 70mm met 2 RVS slangklemmen |
- |
- |
3.50 |
Verbindingsslang 38 x 5 x 60mm met 2 RVS slangklemmen |
- |
- |
3.00 |
Ontluchter voor solarverwarming (3/8") |
- |
- |
13.00 |
